Lei de Ohm e a Proporcionalidade: Uma Exploração Prática: Como Usar Exemplos Para A Proporcionalidade Da Lei De Ohom
Como Usar Exemplos Para A Proporcionalidade Da Lei De Ohom – A Lei de Ohm é um princípio fundamental da eletricidade que descreve a relação entre tensão, corrente e resistência em um circuito elétrico. Compreender a proporcionalidade inerente a essa lei é crucial para o design e análise de circuitos elétricos. Neste artigo, exploraremos a Lei de Ohm através de exemplos práticos, demonstrando sua aplicação e limitações.
Introdução à Lei de Ohm e Proporcionalidade
A Lei de Ohm estabelece que a corrente elétrica (I) que flui através de um condutor é diretamente proporcional à tensão aplicada (V) e inversamente proporcional à resistência (R) do condutor. Matematicamente, isso é expresso pela equação: <b>V = I. A proporcionalidade significa que se a tensão dobra, a corrente também dobra, desde que a resistência permaneça constante.
- R</b>
Inversamente, se a resistência dobra, a corrente reduz pela metade, mantendo a tensão constante. Para que a Lei de Ohm seja válida, é necessário que a temperatura e outros fatores que possam influenciar a resistência sejam mantidos constantes, e o material seja ôhmico, ou seja, sua resistência não varia com a corrente.
Exemplos Práticos: Resistência e Corrente
Vejamos três exemplos simples para ilustrar a relação entre tensão, corrente e resistência:
| Circuito | Resistência (Ω) | Corrente (A) | Tensão (V) |
|---|---|---|---|
| Circuito 1 | 10 | 1 | 10 |
| Circuito 2 | 20 | 1 | 20 |
| Circuito 3 | 10 | 2 | 20 |
Comparando os resultados, observamos que, mantendo a corrente constante (Circuitos 1 e 2), o aumento da resistência causa um aumento proporcional na tensão. Mantendo a resistência constante (Circuitos 1 e 3), o aumento da corrente causa um aumento proporcional na tensão. Um exemplo onde a Lei de Ohm não se aplica é um diodo. A resistência de um diodo não é constante; ela varia significativamente com a tensão aplicada, exibindo um comportamento não linear.
Exemplos Práticos: Tensão e Corrente
Agora, vamos analisar exemplos com tensão e corrente constantes:
Exemplo 1: Tensão Constante, Resistência Variável
- Uma bateria de 12V é conectada a um resistor de 6Ω. A corrente é calculada como I = V/R = 12V/6Ω = 2A.
- Se substituirmos o resistor de 6Ω por um de 12Ω, mantendo a tensão em 12V, a corrente será I = 12V/12Ω = 1A. A corrente é reduzida pela metade.
Exemplo 2: Corrente Constante, Resistência Variável
- Um circuito com corrente constante de 2A alimentado por uma fonte de tensão variável está conectado a um resistor de 10Ω. A tensão é calculada como V = I*R = 2A
– 10Ω = 20V. - Se a resistência for alterada para 5Ω, mantendo a corrente em 2A, a tensão será V = 2A
– 5Ω = 10V. A tensão é reduzida pela metade.
Em ambos os exemplos, a proporcionalidade entre tensão, corrente e resistência é evidente. A alteração em uma variável afeta diretamente as outras, conforme previsto pela Lei de Ohm.
Influência da Temperatura e Materiais

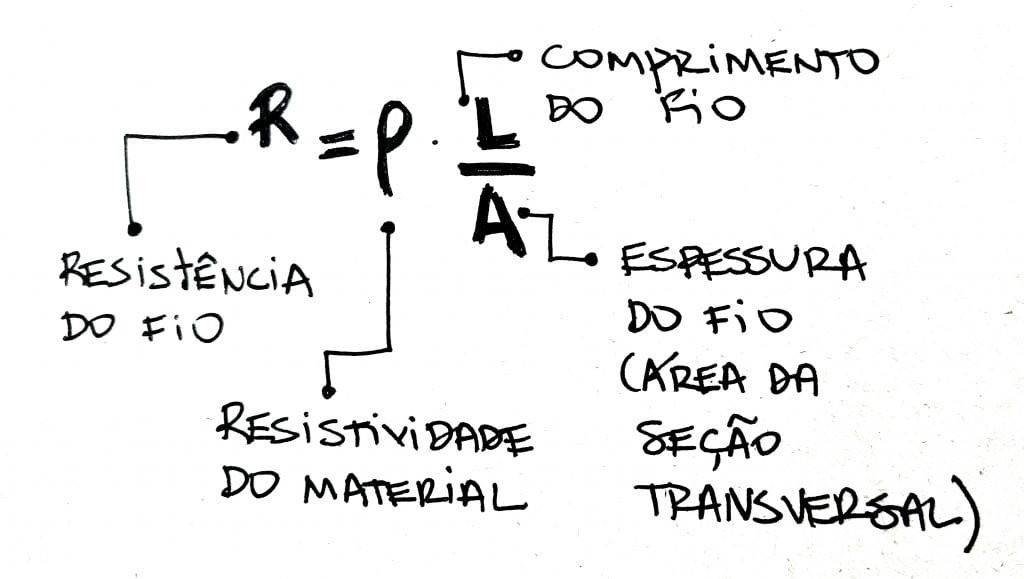

A temperatura afeta a resistência de um condutor. Geralmente, a resistência aumenta com a temperatura em metais. Isso significa que, para uma mesma tensão, a corrente será menor em temperaturas mais altas. Materiais diferentes possuem diferentes resistividades. Por exemplo, o cobre possui uma resistividade menor que o ferro, significando que, para uma mesma tensão e dimensões, um fio de cobre conduzirá mais corrente que um fio de ferro.
Um resistor de 100Ω a 25°C pode ter sua resistência aumentada para 105Ω a 50°C, reduzindo a corrente em um circuito simples. Essa variação é prevista por coeficientes de temperatura específicos para cada material.
Aplicações da Lei de Ohm e da Proporcionalidade
A Lei de Ohm é fundamental em diversas aplicações de engenharia elétrica. Em divisores de tensão, por exemplo, a proporcionalidade é crucial para determinar as tensões em diferentes pontos do circuito. Em projetos de circuitos integrados, a Lei de Ohm auxilia na definição dos valores de resistores para garantir o funcionamento correto dos componentes. A Lei de Ohm também é utilizada no cálculo da potência dissipada por um resistor, evitando o superaquecimento.
No entanto, em componentes não-lineares como diodos ou transistores, a Lei de Ohm não se aplica diretamente, devido à sua dependência não-linear da tensão e corrente.
Limitações da Lei de Ohm, Como Usar Exemplos Para A Proporcionalidade Da Lei De Ohom
A Lei de Ohm é um modelo idealizado. Em situações com altas correntes ou tensões, ou em componentes não-lineares como diodos e transistores, a relação entre tensão e corrente não é linear. Esses componentes apresentam comportamento não-ôhmico, e sua resistência varia com a tensão ou corrente aplicada. Outros efeitos, como a capacitância e a indutância dos fios, também podem influenciar o comportamento do circuito, tornando a Lei de Ohm uma aproximação imperfeita em algumas situações.
O que acontece se a temperatura variar em um circuito que obedece à Lei de Ohm?
A variação de temperatura afeta a resistência do condutor. Materiais diferentes têm coeficientes de temperatura diferentes, alterando a proporcionalidade da Lei de Ohm. A corrente pode aumentar ou diminuir dependendo do material e do sentido da variação de temperatura.
Quais são alguns exemplos de componentes não-lineares?
Diodos, transistores e lâmpadas incandescentes são exemplos de componentes que não obedecem à Lei de Ohm em toda a sua faixa de operação, pois sua resistência varia com a tensão ou corrente aplicada.
Como a Lei de Ohm é usada na segurança elétrica?
A Lei de Ohm é crucial para calcular a corrente máxima permitida em um circuito, evitando sobrecargas e curtos-circuitos que podem causar danos ou incêndios. Ela permite o dimensionamento correto de fusíveis e disjuntores.
